概述
DYT(B)、xDG(B)型系列電動液壓推桿(簡稱電液推桿)適用于往復推拉直線(或往復旋轉一定角度)運動，可用
于上升、下降或夾緊工作物的場所，也可用于遠距離及高空危險地區，并可和計算機聯網進行集中(程序)控
制?，F(xiàn)已廣泛應用于冶金、礦山、煤炭、電力、機械、糧食、水泥、化工、水利、運輸?shù)刃袠I(yè)，是不可缺少的
通用動力源。
原理與功能
1、工作原理：電液推桿以電動機為動力源，通過電動機正(反)向旋轉，使液壓油通過雙向齒輪泵輸出壓力
油，經油路集成塊，送至工作油缸，實現活塞桿的往復運動。
2、過載自動保護功能：電液推桿工作時，如活塞桿所受外力超過額定的輸出力或活塞已到終點，電機仍在
轉動，這時油路中油壓增高到調定的壓力，溢流閥迅速而準確地溢流，實現過載自動保護。電機雖在轉動，但
不會燒毀。
3、自鎖功能：電液推桿的油路集成塊中設計了壓力自鎖機構，電機停止轉動，活塞桿立即停留在一定的位
置，壓力油處于保壓狀態。
4、可根據用戶要求，在額定的速度范圍內進行無級調節速度。
5、可根據用戶要求，在額定的輸出力范圍內進行無級調節推、拉力。
6、可根據用戶要求，在額定的行程范圍內進行無級調節行程。
與同類產品的比較

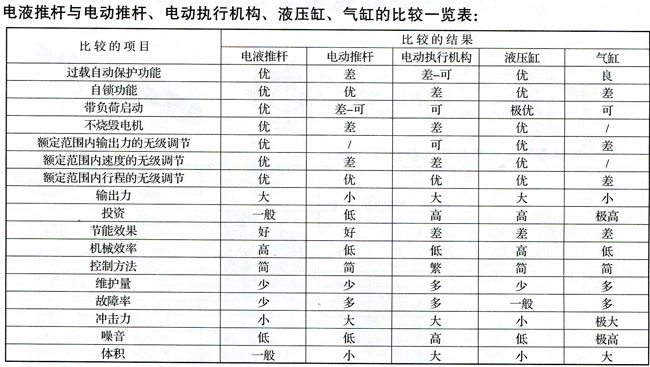

電液推桿與電動推桿、電動執行機構、液壓缸、氣缸相比，有如下優點：
1、具有過載自動保護性能，即使超負荷或運行至行程終點時，電機照樣正常運轉，卻不會燒毀或損
壞其它機件。電動推桿和電動執行機構則無法可比。
2、電液推桿可以帶負荷啟動，而電動推桿和電動執行機構卻很困難。
3、同一臺電液推桿在其額定的推、拉力范圍內，其推、拉力可無級調節，所以驅動力范圍廣，而電動推桿
和氣缸則無法辦到。
4、在推力和速度相同的情況下，電液推桿消耗的電能是電動推桿和電動執行機構的一半。
5、電液推桿采用全液壓傳動，動作靈敏，運行平穩，能有效地減緩?fù)鈦淼臎_擊力，行程控制準確，氣缸、
電動推桿和電動執行機構則不能做到。
6、電液推桿采用機、電、液一體化全封閉結構，工作油路循環于無壓的封閉鋼筒內，體積小，不漏油，便
于安裝維修。在惡劣的環境下不吸塵、不進水、內部不銹蝕，使用壽命比氣缸、電動推桿、電動執行機構長
久。
7、投資小、氣缸需建昂貴的空壓站，且氣壓管路易泄漏，氣壓不穩定，噪音高；液壓缸需建液壓站，而電
液推桿只需接通電源即可使用。
8、維修方便。在特殊情況下，電液推桿只需更換即可，而液壓缸則需先慢慢查明故障原因，再進行仔細維
修，這將影響全部工作的正常運行。

造型說明
電液推桿主要是由推桿的型式、電機的防護等級、額定輸出力、行程、額定速度和使用角度等六大基本要素組
成，還可根據用戶特殊要求，配套三種調節功能，即：速度調節推、拉力調節，行程調節(行程開關定位)。除了上述
三種調節功能訂貨時必須文字注明外，其它請參照型號編制方式認真填寫六大基本要素。
以下舉“DYTZBl000—500／110-x型電液推桿”為例，分別說明如何選型和型號編制的方式。
如何選型：某一場所需要一臺整體直式的電液推桿，要求電機防爆，其推力10kN，行程500ram，速度110mm／s，使用角度向下推，那么所選電液推桿的標準型號為：DYTZBl000．500／110-x。(B
為防爆標記，x表示向下推)

DYTZ型整體直式電液推桿

DYTZ型整體直式電液推桿技術參數（選型表）

注：1、上列表中所列電機的電壓等級為380V，防護等級為IP44，絕緣等級為B級。
   2、超出表列的行程制造范圍或速度制造范圍的，另行注明，否則按表內技術參數制造。
   3、表中速度范圍為水平使用時勢范圍，向上或向下使用的速度均為水平使用的二分之一。
   4、表中所列的電機型號及功率，指該型號推桿在額定輸出 力、額定速度為最大值時的功率。電機功率與推桿推力、速度成正比。

DYTZ型整體直式電液推桿外形尺寸及安裝尺寸

注：表中S為推桿行程
